Wie kann man diese Schaltung zeichnen?

Nächste »
+1 Daumen
891 Aufrufe

Geben Sie eine Schaltung für ein 2-zu-4 Dekoder an. Ein 2-zu-4 Dekoder wählt eine von vier
Leitungen anhand von zwei Eingangssignalen.

Avatar von

1 Antwort

+2 Daumen

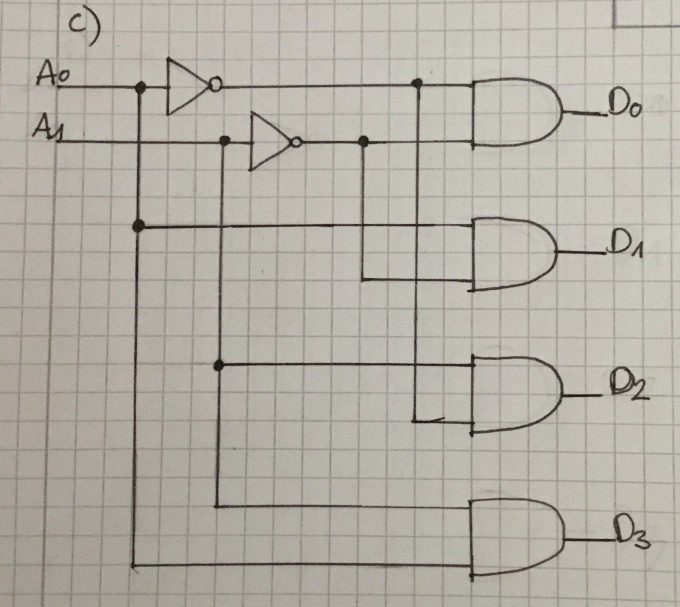

So habe ich es gemacht
