Handelt es sich hierbei um ein Schaltwerk?
Um zu beantworten, ob es sich bei der vorliegenden Schaltung um ein Schaltwerk handelt, müssen wir zunächst verstehen, was ein Schaltwerk oder ein sequenzielles Logikschaltkreis ist.
Ein
Schaltwerk (sequenzielle Logik) ist im Gegensatz zu einem
Schaltnetz (kombinatorische Logik) ein digitales Schaltungssystem, das nicht nur von den aktuellen Eingangssignalen sondern auch vom vorherigen Zustand abhängig ist. Das heißt, Schaltwerke verfügen über Speichereinheiten, die es ermöglichen, Zustände oder Informationen zu speichern und damit die Ausgabe nicht nur von den gegenwärtigen Eingängen sondern auch von früheren Eingängen oder internen Zuständen abhängt.

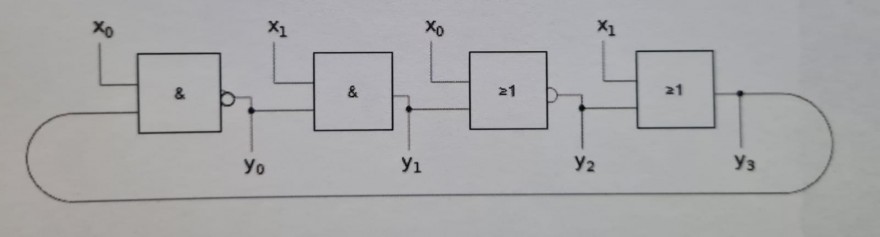

Basierend auf der Beschreibung und der Schaltung im Bild, das einen rückgekoppelten Schaltkreis mit einem NAND-Gatter zeigt, lässt sich erkennen, dass die Ausgabe des NAND-Gatters nicht nur von den momentanen Eingängen abhängt, sondern durch die Rückkopplung auch von dem früheren Zustand. Die Ausgabe des Gatters wird teilweise wieder als Eingabe verwendet, was typisch für ein Schaltwerk ist, bei welchem der gegenwärtige Ausgangszustand von vorherigen Zuständen abhängen kann.
In diesem speziellen Fall, ohne weitere Informationen über die Natur des Eingangssignals oder wie die Schaltung tatsächlich genutzt wird, zeigt die Rückkopplung in der Schaltung, dass es sich um ein
Schaltwerk handelt. Rückkopplung (eine Ausgabe, die zu einem Eingang führt) ist ein klares Indiz dafür, dass vergangene Zustände die aktuellen beeinflussen können, was ein Schlüsselmerkmal eines Schaltwerks ist.
Abschließend, basierend auf der beschriebenen Logik und der gegebenen Schaltung, kann man bestätigen, dass die Schaltung ein
Schaltwerk repräsentiert, da sie eine Speicherkapazität aufweist - verkörpert durch die Rückkopplungslinie, die es der Schaltung erlaubt, Informationen über frühere Zustände zu "erinnern" und dementsprechend die Ausgabe zu beeinflussen.
